Infos zum Produkt

Datenblatt
28.03.2024
Name:
ALADIN Set 3 / LED-Dimm-Empfänger + Funktaster
Zusatz:
Dimm-Empfänger 300651 + Funktaster 300130
Detailbeschreibung:
Set bestehend aus: ALADIN Dimm-Empfänger für LED-Leuchten (230V). Zum Dimmen und Schalten von dimmbaren 230V-LEDs, Halogen- und Glühlampen. Ansteuerung via ALADIN Funksender, oder via Nebenstelle (für verkabelte Taster), Phasenabschnittsdimmer für Lasten "LED/R/C". => Art.Nr.: 300651 ALADIN Funktaster 1-fach, weiss. Funktioniert ohne Verkabelung und ohne Batterie durch Drücken der Wippe und ist völlig wartungsfrei. Der Funktaster sendet via 868MHz ein EnOcean-Protokoll. => Art.Nr.: 300130
Artikelnummer:
300982
E-Nummer:
207 983 009
Farbe:
weiss
Funktion:
Schalten / Dimmen
2-Tasten-Funktion mit Memory (Standard)
2-Tasten-Funktion ohne Memory (Werte einstellbar)
1-Tasten-Funktion mit Memory
Minuterie (mit Abschaltwarnung), Treppenhauslicht / Zeiten: 2 - 120 min
Hotelkartenschalter
Präsenz- und Bewegungs, Lichtsensoren
optionale Parametereinstellungen: Dimmgeschwindigkeit, min/max. Dimmwert, Dimmkurve
Repeater-Funktion einstellbar
Jede Funktion verfügt über diverse Parameter (zB. Zeiten/Wippenbelegung etc.)
Einsatzbereich:
Zum Dimmen und Schalten von LED-Leuchten (max. 150W)
Zum Dimmen und Schalten von Halogen und Glühlampen (max. 300W)

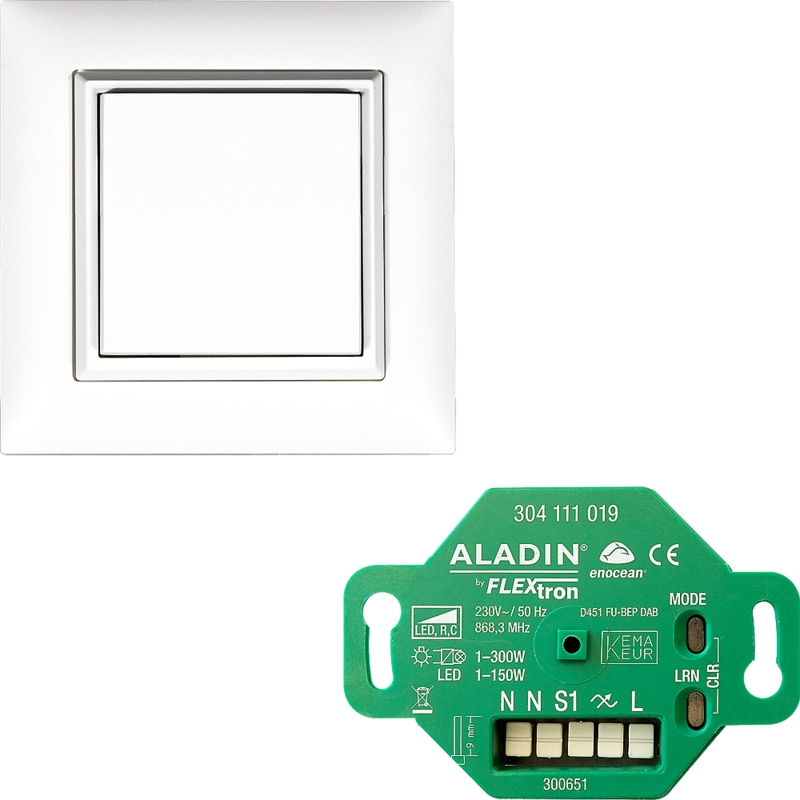

Bild:

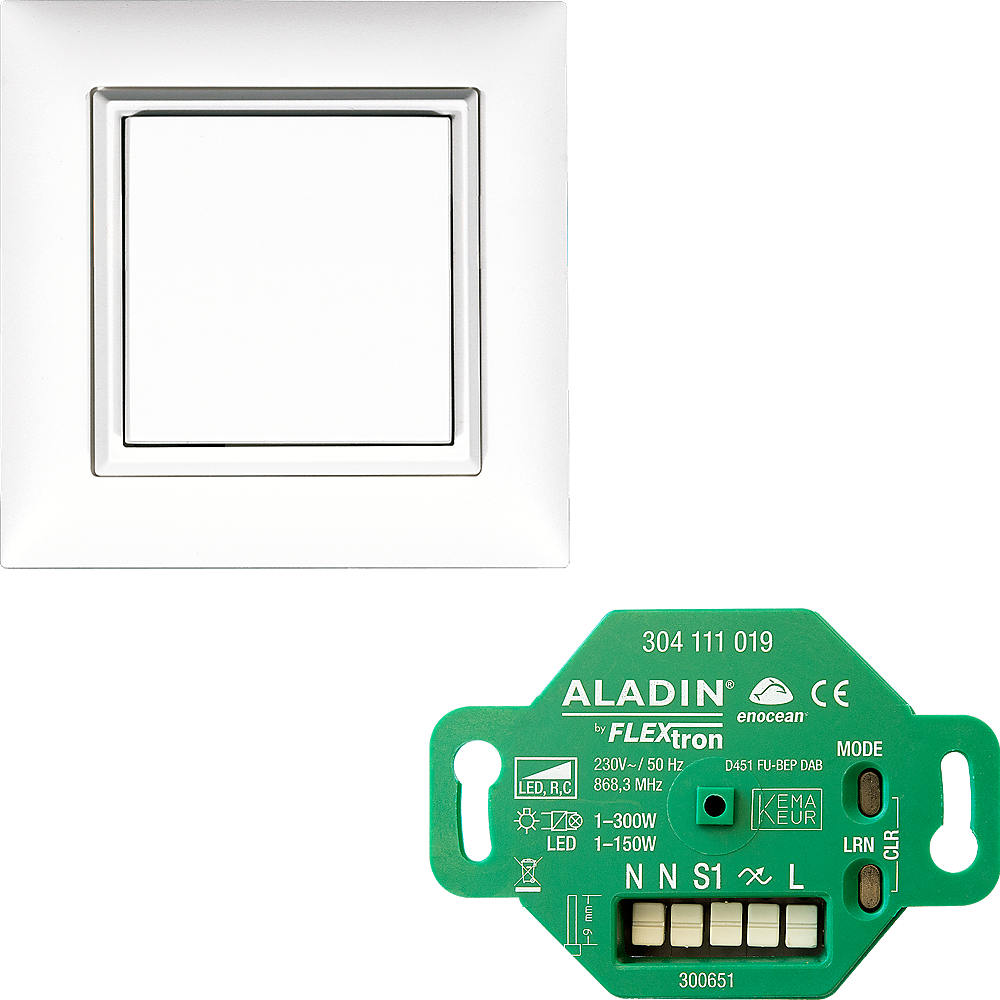

Bild:

Technische Daten:

Frequenz / Funkprotokoll:
868,3 MHz / EnOcean
Standby-Verbrauch:
< 0.5 W
Schaltleistung:
  • Glühlampen (ohmsche Last): 300 W
  • HV-Halogenlampen: 300 W
  • LED-Leuchten / dimmbar: 150 W
  • Minimallast: 1 W
Energieversorgung:
  • Netzspannung ~ 230V
Betriebstemparatur:
0° bis +40° C
Absicherung:
max. 16A
Schutzklasse:
IP20
Herstellung:
CH, DE
Einbindung mit/in:
  • UP-Empfänger
Steuerung/Verwendung:
  • Lichtsteuerung
Konformität:
  • RED-2014/53/EU
  • REACH-1907/2006
  • RoHS-2015/863/EU (RoHS3)
  • EMV-2014/30/EU (EMC)
  • NS / LV Directive 2014/35/EU
  • EN 55015
  • EN 60669
  • EN 61000
  • EN 61547
  • IEC/EN 62368
  • EN 62479
  • EN 300220
  • EN 301489
Masse in mm (LxBxH/T):
L B H
50 47 30
Montage:
UP - Unterputz
Einbau in Mehrfachkombination:
ja – Einbau-Set beiliegend

Lieferumfang:

Lieferumfang:
Lieferumfang
1 x UP-Empfänger
1 x Funktaster ALADIN mit Montageplatte
1 x Rahmen EDIZIOdue / Grösse 1
1 x Einbau-Set für Mehrfach-Kombinationen
Fixpad (Spezialfolie) zur Klebebefestigung
Manual in D / F
