Infos zum Produkt

Datenblatt
29.03.2024
Name:
ALADIN - REG-Spannungsversorgungs (SPV), Typ II
Zusatz:
Erweiterung (Antennenmodul erforderlich)
Detailbeschreibung:
Erweiterungsmodul: Spannungsversorgung (SPV) für den Internen Modulbus Jede Spannungsversorgung kann weitere Module bis max. 1500 mA versorgen. Bis 128 unterschiedliche REG-Module, oder Antennen-Module können auf einfache Weise via Modul-BUS (RJ45 Stecker) kombiniert werden. Sichere Funkverbindung auch in grossen Gebäuden, da beliebig viele Antennen-Module in Serie via Antennen-Bus (G51-Kabel) auf das REG-System geführt werden können.
Artikelnummer:
300699
E-Nummer:
405 890 129
Farbe:
hellgrau
Funktion:
Spannungsversorgung (24V) aller ALADIN DIN-Trageschienen Module
Das Modul versorgt je nach REG-Type ca. 3 Module via beiliegendem RJ45 Steckerkabel.
Modul ist notwendig, wenn kein Hauptmodul (300691) verwendet wird, oder bei Anlagen, in welchen der max. Wert des Modul-BUS überschritten ist.
Einsatzbereich:
Montage in Schaltschrank / Tableau
Anschluss für das Antennen-Modul (nicht im Lieferumfang)

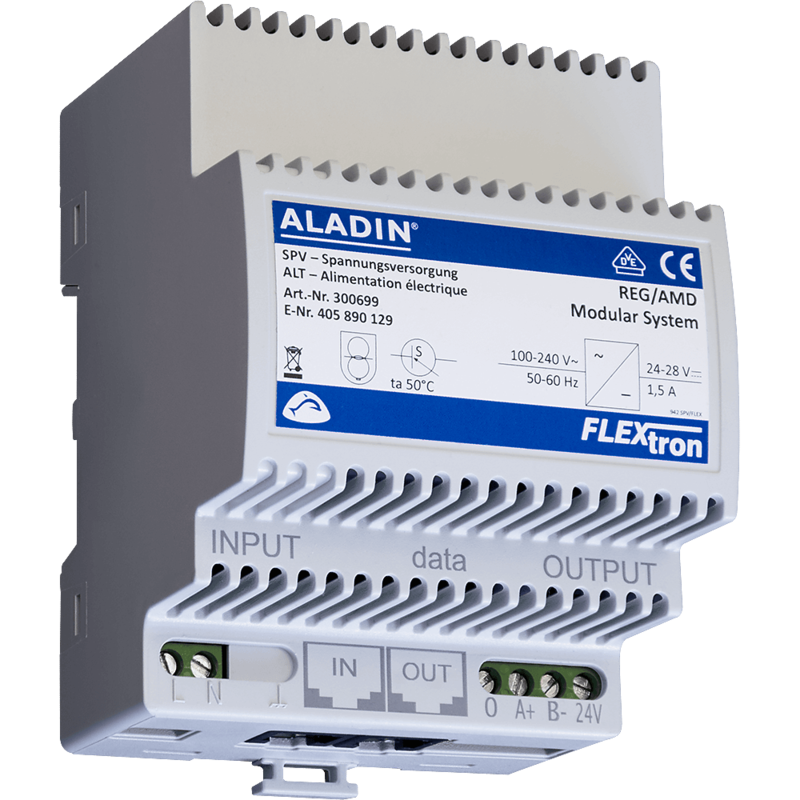

Bild:
Bild:

Technische Daten:

Standby-Verbrauch:
< 0.5 W
Energieversorgung:
  • Netzspannung ~ 230V
Betriebstemparatur:
-20° bis +40° C
Schutzklasse:
IP20
Herstellung:
CH, EU
Einbindung mit/in:
  • REG-Empfänger
Zertifizierung:
VDE, CE
Konformität:
  • RED-2014/53/EU
  • REACH-1907/2006
  • RoHS-2015/863/EU (RoHS3)
  • EN55022/B
  • DIN EN 60950-1
  • EN 61000
  • EN61558
Masse in mm (LxBxH/T):
L B H
35 87 60
Montage:
Einbau Schaltschrank / Tableau

Lieferumfang:

Lieferumfang:
Lieferumfang
1 x REG-Spannungsversorgung (4TE)
Manual in D / F

Produkteunterlagen:

Download Gebrauchsanleitung/Manual:
